Cap. 10 Dimensionado • 123
del edificio, así como por los accidentes (descuelgue de vigas,
paso por distintos locales, derivaciones, etc.) que vallamos
encontrando en el mismo.
10.2. Método de pérdida de presión
constante
Se basa en imponer que la pérdida de carga por metro lineal de
conducto sea constante a lo largo de toda la instalación.
Para aplicar este método es necesario utilizar la regla de cálculo
URSA AIR. Dicha regla está formada por una tabla pieza
rectangular que puede desplazarse para cuadrar velocidad con
caudal, alto con ancho o caudal con pérdida de carga; y realizar

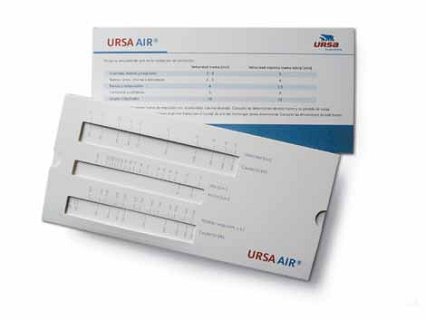

la lectura del resto de parámetros. En la siguiente figura se puede
ver claramente como es esta regla de cálculo.
Una vez conocidas cuales son nuestras necesidades, introducimos
datos en la tabla de cálculo.
